Xây hố thang máy với kích thước phù hợp nhất

Kích thước hố thang máy gia đình, Chung cư mini hay thang máy các tòa nhà văn phòng là kích thước chiều ngang và chiều sâu của hố thang. Khi thiết kế, lắp đặt thang máy gia đình, đều được các chủ hộ quan tâm nhất chính là xây hố thang máy gia đình kích thước bao nhiêu thì phù hợp? Những thông tin cụ thể sẽ được đưa tới các bạn ngay sau đây.



1. Kích thước hố thang máy gia đình phổ biến hiện nay

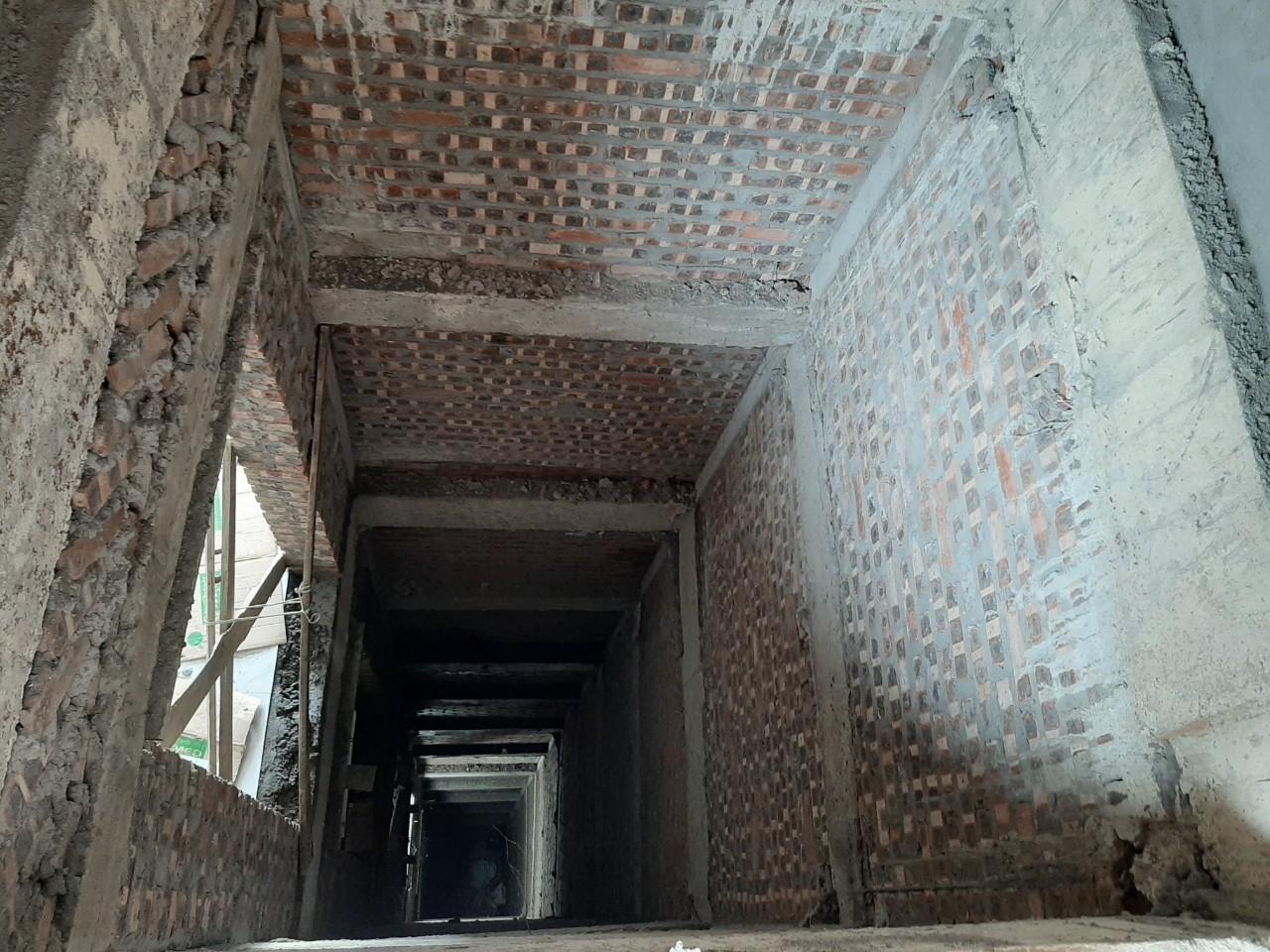

HỐ THANG MÁY HOÀN THIỆN

Khi tìm hiểu kích thước hố thang máy gia đình và thang máy các tòa nhà văn phòng, bạn cần dựa vào tải trọng của từng loại thang máy gia đình. Theo đó, các loại tải trọng khác nhau thì kích thước hố cũng có sự khác biệt lớn. Kích thước hố thang máy theo tải trọng cụ thể như sau:



Thang máy 250kg

Thang máy với tải trọng này phù hợp với các gia đình có 4 người. Mỗi lượt, thang máy vận chuyển được 4 người cùng lúc. Kiểu thang máy này khá nhỏ gọn và đáp ứng được tốt nhu cầu di chuyển trong gia đình nhỏ từ 4 tầng trở lên.

• Kích thước hố thang máy 250kg: 1400 (rộng)x 1400 (sâu) mm.
• Kích thước cabin: 1000 (rộng) x 800 (sâu) mm
• Kích thước cửa: 650mm.
• Số người có thể tải: 4 người



Thang máy 300kg

Với hộ gia đình từ 5 người trở lên thì thang máy 300kg được sử dụng phổ biến nhất. Loại thang máy này đáp ứng được nhu cầu di chuyển cần thiết với mức tiêu thụ điện năng vừa phải.

• Kích thước hố thang máy 350kg: 1500 (rộng)x 1400 (sâu) mm.
• Kích thước cabin: 1100 (rộng) x 800 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 5 người
• Kích thước hố thang máy 300kg



Thang máy 350kg

Loại thang máy này phù hợp với các gia đình 3 thế hệ lắp đặt. Diện tích cabin trong thang máy khá rộng rãi cho cả gia đình sử dụng cùng lúc.

• Kích thước hố thang máy 350kg: 1500 (rộng)x 1500 (sâu) mm.
• Kích thước cabin: 1100 (rộng) x 900 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 5 - 6 người



Thang máy 400kg

Thang máy gia đình 400kg ngoài vận chuyển người còn có thể vận chuyển 1 số đồ nội thất trong gia đình như tủ lạnh, bàn ghế, tivi,... Loại thang máy này có 2 kích thước hố như sau:

• Kích thước hố thang máy 400kg: 1600 (rộng)x 1600 (sâu) mm.
• Kích thước cabin: 1200 (rộng) x 1000 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 6 người



Thang máy 450kg

• Kích thước hố thang máy: 1600 (rộng)x 1700 (sâu) mm
• Kích thước cabin: 1200 (rộng) x 1100 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 6 người



Thang máy 500kg

Thang máy loại này có kích thước khá rộng và có thể vận chuyển được nhiều người cùng lúc trong 1 gia đình.

• Kích thước hố thang máy 500kg: 1800 (rộng)x 1700 (sâu) mm.
• Kích thước cabin: 1400 (rộng) x 1100 (sâu) mm.
• Kích thước cửa: 800mm.
• Số người có thể tải: 7 người



Thang máy 550kg

Thang máy tải trọng 550kg có thể lắp đặt tại các hộ gia đình hoặc các tóa nhà văn phòng. Các công trình có mặt sàn từ 60 - 100m2 đều có thể sử dụng loại thang máy này. Các kích thước hố cơ bản của thang máy 550kg là:

Trường Hợp 1:

• Kích thước hố thang máy 550kg: 1600 (rộng) x 2000 (sâu) mm.
• Kích thước cabin: 1200 (rộng) x 4100 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 8 người

Trường hợp 2:

• Kích thước hố thang máy: 1800 (rộng)x 1600 (sâu) mm.
• Kích thước cabin: 1400 (rộng) x 1100 (sâu) mm.
• Kích thước cửa: 800mm.
• Số người có thể tải: 8 người.



Thang máy 630kg

Thang máy tải trọng 630kg có thể lắp đặt tại các hộ gia đình hoặc các tóa nhà văn phòng. Các công trình có mặt sàn từ 80 - 120m2 đều có thể sử dụng loại thang máy này. Các kích thước hố cơ bản của thang máy 630kg là:

Trường hợp 1:

• Kích thước hố thang máy: 1600 (rộng)x 2000 (sâu) mm.
• Kích thước cabin: 1200 (rộng) x 1400 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 9 người

Trường hợp 2:

• Kích thước hố thang máy: 1800 (rộng)x 1800 (sâu) mm.
• Kích thước cabin: 1400 (rộng) x 1200 (sâu) mm.
• Kích thước cửa: 800mm.
• Số người có thể tải: 9 người



Thang máy 750kg

Loại thang máy này có thể lắp đặt cho các ngôi nhà với 3 hộ gia đình sinh sống. Các các tòa nhà văn phòng hoặc chung cư mini cũng có thể lựa chọn loại thang máy này. Thang máy 750kg có 4 kích thước hố như sau:

Trường hợp 1:

• Kích thước hố thang máy 750kg: 1600 (rộng)x 2100 (sâu) mm.
• Kích thước cabin: 1200 (rộng) x 1500 (sâu) mm.
• Kích thước cửa: 700mm.
• Số người có thể tải: 10 người

Trường hợp 2:

• Kích thước hố thang máy: 1800 (rộng)x 1900 (sâu) mm.
• Kích thước cabin: 1400 (rộng) x 1300 (sâu) mm.
• Kích thước cửa: 800mm.
• Số người có thể tải: 10 người



2. Những lưu ý khi xây dựng hố thang máy

Khi lựa chọn được loại thang máy, gia chủ cần xây dựng hố thang máy dựa vào kích thước đã được quy định. Hãy quan tâm đến một số lưu ý sau để đảm bảo đúng thông số kỹ thuật cũng như đáp ứng được nhu cầu lắp đặt, an toàn.

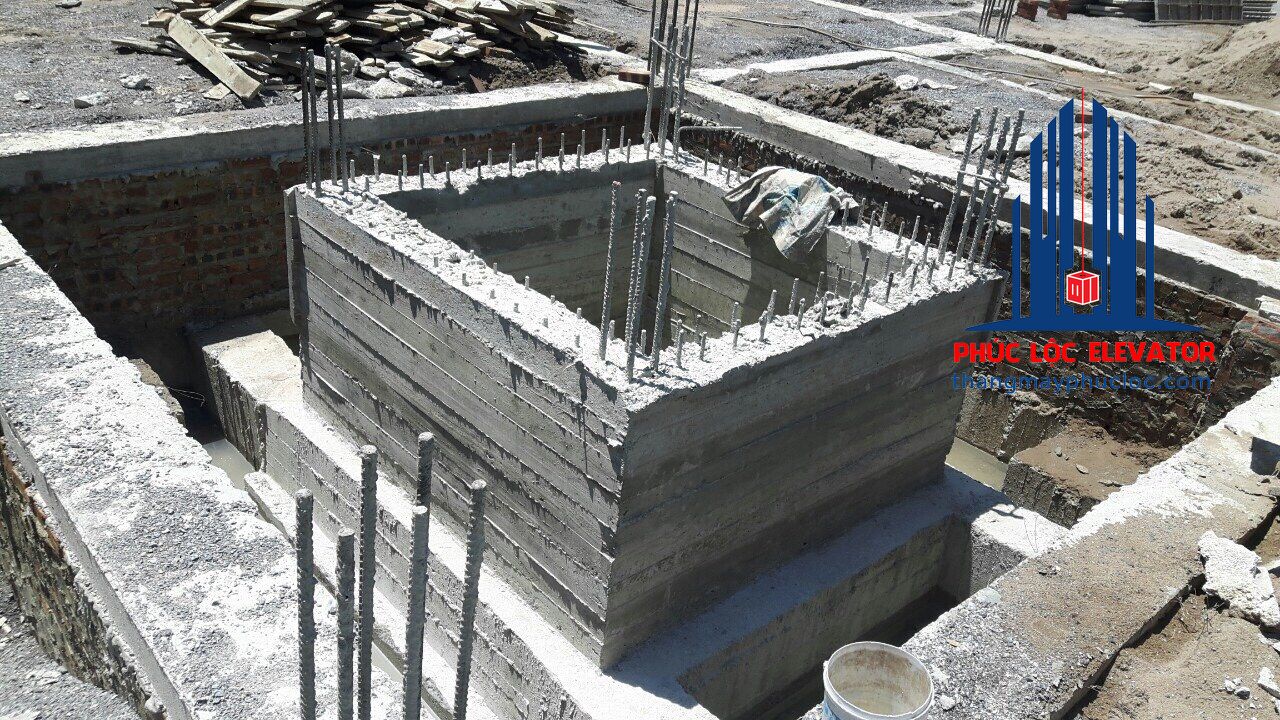

HỐ PIT THANG MÁY

Hố pit thang máy chính là phần từ cốt 0:0 xuống. Những yêu cầu kỹ thuật của hố pit là:

• Về chiều sâu hố pit: Chiều sâu chính là phần tính từ mặt sàn hoàn thiện ở tầng dưới cùng cho tới mặt hoàn thiện của hố. Tùy từng tải trọng thang, tốc độ thang và loại thang máy mà hố pit có chiều sâu khác nhau. Tốc độ thang máy càng cao thì hố pit phải càng sâu. Thông thường, với thang máy gia đình, hố pit phải sâu ít nhất 800mm.
• Hố pit phải đảm bảo tính khô ráo. Hố pit phải không thấm nước ngay cả khi khoan sâu 100mm.
• Hố pit phải đảm bảo luôn khô ráo để thang máy có thể hoạt động tốt nhất mà không gặp trục trặc kỹ thuật. Để hố pit không bị thấm nước thì khi thi công tốt nhất nên đổ bê tông ở cả 5 phần mặt hố. Chiều dày của phần bê tông đổ tốt nhất là trên 200mm.

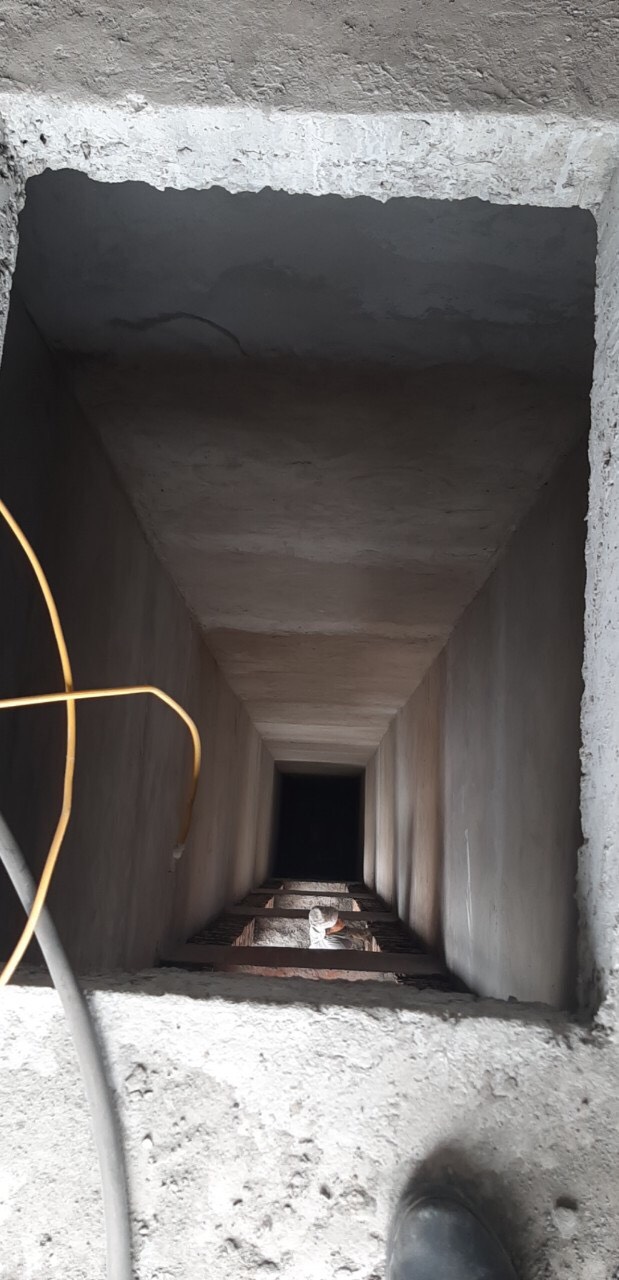

 ĐÀ BÊ TÔNG GIỮA TẦNG

Các đà linteau được xây với mục đích để cố định rail dẫn hướng cho cabin thang máy và dẫn hướng đối trọng, treo cánh cửa tầng. Hố thang máy gia đình cần có 2 đà linteau. Đà giữa tầng được bố trí 3 mặt hố thang.

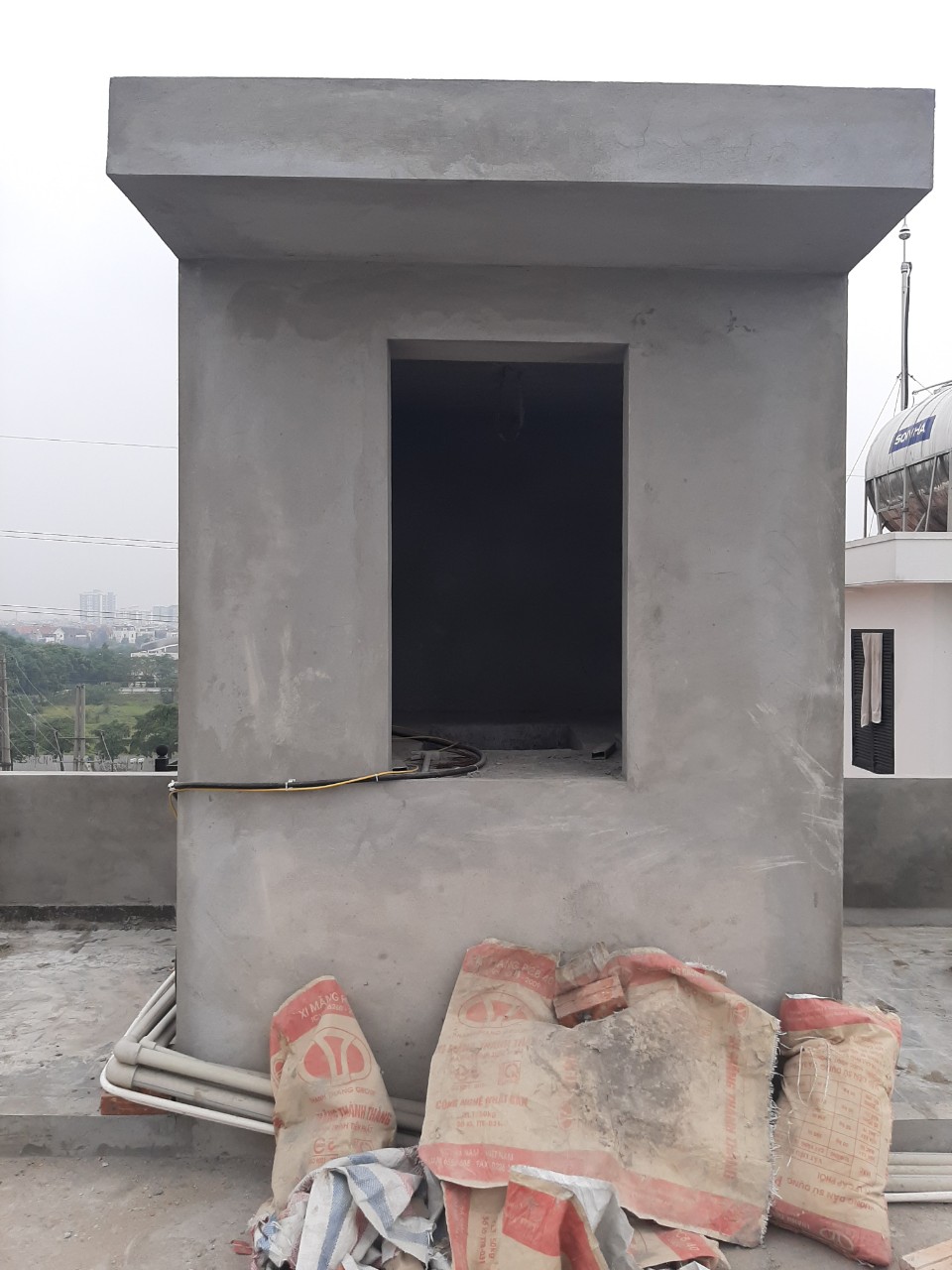

PHÒNG MÁY TIÊU CHUẨN

Với các thang máy có phòng máy, khi xây dựng cần phải chú ý vào những điểm sau:

• Phòng thang máy phải đảm bảo khô thoáng, tránh nước và ẩm.
• Phòng máy cần có thiết bị chiếu sáng để nhìn rõ máy móc, cần có khóa.
• Sàn phòng máy trước khi được đổ bê tông cần đổ dầm khóa ở vị trí 4 mặt của hố thang. Cần thiết kế các lỗ kỹ thuật ở trên sàn của phòng máy.
• Móc treo palang thiết kế sao cho đặt đúng vị trí và đảm bảo chịu tả

Ngoài những lưu ý khi xây dựng hố thang máy trên, để có được sản phẩm thang máy gia đình chất lượng, khách hàng nên tìm đến các đơn vị cung cấp thang máy uy tín. Họ sẽ giúp khách hàng tư vấn cách lắp đặt thang máy sao cho hiệu quả nhất để phù hợp với diện tích ngôi nhà. Gia chủ cũng nên tìm hiểu kỹ lưỡng về các loại thang máy để chọn ra sản phẩm tốt nhất, chế độ bảo dưỡng tốt, đảm bảo an toàn trong quá trình sử dụng.

Có thể thấy, mỗi loại thang máy sẽ có yêu cầu về kích thước hố khác nhau. Chủ nhà cần đặc biệt lưu ý tới kích thước hố thang máy gia đình để đảm bảo yêu cầu về kỹ thuật và chất lượng.
